當前位置：首頁 » 電磁波屏蔽材料 » 導電泡棉 » 派克固美麗SOFT-SHIELD 3700系列導電泡棉

prevnext

查看全部大圖

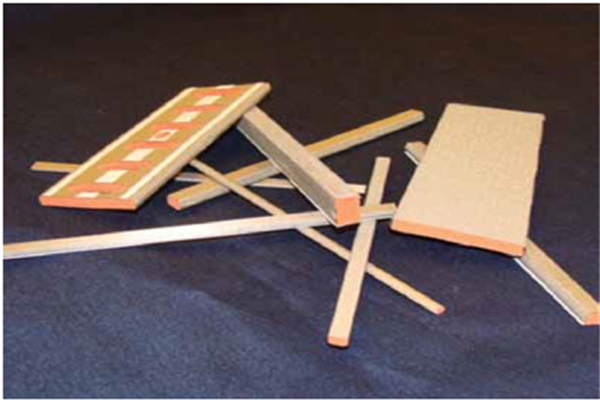

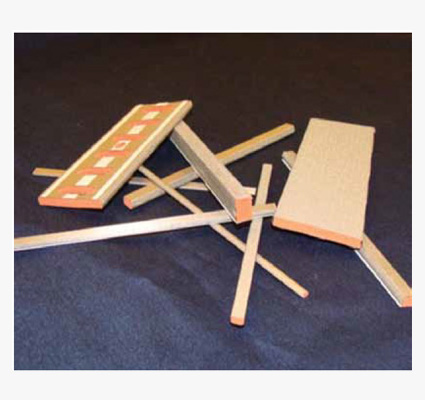

派克固美麗SOFT-SHIELD 3700系列導電泡棉

產品特性
-預先切割的條狀方便應用
-導電PSA壓敏黏合劑(PSA)優化了襯墊粘合和電子接口界面阻抗
-優良的壓縮設定特性優于傳統的導電泡棉
-低封閉力要求
-多重封閉循環后表現出穩定的電氣性能（通過電阻）
-RoHS認證和UL 94V-0 阻燃率
-低變位率（5%）SOFT-SHIELD- 4850 系列襯墊表現出完美的電氣特性

訂購熱線：400-051-8106

產品優勢

SOFT-SHIELD 3700系列導電泡棉

√操作溫度范圍從-40°C至125℃
√低閉合力，要求小于1磅/英寸（0.175N/mm）
√低壓縮設置，＜10%
√UL 94 V0阻燃等級
√優良的屏蔽效能，大于100分貝，100 MHz的-3GHz
√磨損和抗剪切的導電泡棉
√符合RoHS和REACH標準
√低成本行業的選擇，即fingerstock
√供應導電丙烯酸酯壓敏膠（PSA）
√方形和矩形截面，可切或模切容易適應設計
√在標準的96“（240毫米）的長度即可

表一

典型性能
SS3700	典型性能值	試驗方法
屏蔽效能，50MHz至10 GHz	> 100（dB）	cho-tm-tp08
35%壓縮變形，磅/（N / mm），[ 0.105“x 0.500”墊]	< 1（＜0.175）	ASTM c165
壓縮機組	< 10%	ASTM D3574
操作溫度范圍	-40°C至125度	——
導電膠粘劑的剝離強度，90ob /英寸（N / mm）【最小值】	2（0.35）	ASTM型號：惠普
推薦%偏轉范圍	20 - 50%	——
易燃性	V-0 UL	九十四

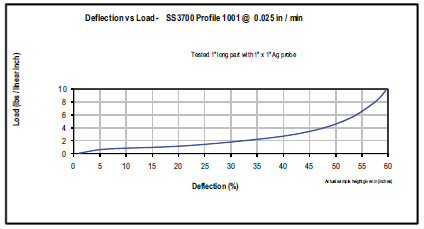

表二：荷載-撓度曲線圖

荷載-撓度曲線圖

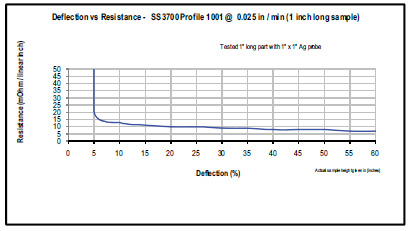

表三：阻力-撓度曲線圖

阻力-撓度曲線圖

螺釘和機殼之間

用于散熱器

面板密封

蓋密封

門封條

接地片

排氣口密封

改進的接地路徑

訂貨步驟

表一

矩形剖面 inches (mm)
外形號	形狀	高 ±0.020 (0.51)	寬 ±0.020 (0.51)
1008	Rect.	0.075 (1.91)	0.118 (2.99)
1003	Rect.	0.075 (1.91)	0.157 (3.99)
1011	Rect.	0.075 (1.91)	0.197 (5.00)
1004	Rect.	0.075 (1.91)	0.236 (5.99)
1012	Rect.	0.075 (1.91)	0.276 (7.01)
1005	Rect.	0.075 (1.91)	0.315 (8.00)
1013	Rect.	0.075 (1.91)	0.394 (10.00)
1014	Rect.	0.075 (1.91)	0.472 (11.99)
1015	Rect.	0.075 (1.91)	0.591 (15.01)
1016	Rect.	0.075 (1.91)	0.827 (21.00)
1017	Rect	. 0.075 (1.91)	0.984 (24.99)
1006	Rect	. 0.075 (1.91)	1.378 (35.00)
1007	Rect.	0.075 (1.91)	1.614 (40.99)
1010	Rect.	0.075 (1.91)	1.890 (48.00)
1024	Rect.	0.105 (2.67)	0.157 (3.99)
1018	Rect.	0.105 (2.67)	0.197 (5.00)
1023	Rect.	0.105 (2.67)	0.236 (5.99)
1000	Rect.	0.105 (2.67)	0.250 (6.35)
1021	Rect.	0.105 (2.67)	0.264 (6.71)
1025	Rect.	0.105 (2.67)	0.375 (9.53)
1022	Rect.	0.105 (2.67)	0.394 (10.00)
1001	Rect.	0.105 (2.67)	0.500 (12.70)

1020	Rect.	0.105 (2.67)	0.512 (13.00)
1019	Rect.	0.105 (2.67)	0.826 (20.98)
1027	Rect.	0.137 (3.48)	0.197 (5.00)
1026	Rect.	0.137 (3.48)	0.354 ( 8.99)
1028	Rect.	0.137 (3.48)	0.512 (13.00)
1029	Rect.	0.137 (3.48)	0.826 (20.99)
1030	Rect.	0.200 (5.08)	0.137 (3.48)
1053	Rect.	0.200 (5.08)	0.250 (6.35)
1031	Rect.	0.200 (5.08)	0.295 (7.49)
1035	Rect.	0.200 (5.08)	0.315 (8.00)
1034	Rect.	0.200 (5.08)	0.394 (10.00)
1036	Rect.	0.200 (5.08)	0.591 (15.01)
1032	Rect.	0.200 (5.08)	1.949 (49.50)
1037	Rect.	0.262 (6.65)	0.512 (13.00)
1038	Rect.	0.262 ( 6.65)	1.000 (25.40)
1041	Rect.	0.387 (9.83) 0	.394 (10.00)
1039	Rect.	0.387 (9.83)	0.591 (15.01)
1040	Rect	0.387 (9.83)	0.787 (19.99)
1043	Rect.	0.387 (9.83)	0.787 (19.99)
1042	Rect.	0.394 (10.00)	0.262 (6.65)
1045	Rect.	0.512 (13.00)	0.387 (9.83)
1044	Rect	0.512 (13.00)	0.512 (13.00)

表二：尺寸公差

表2尺寸公差
最小壁厚0.060inches（mm）（1.52）
切割長度inches（cm）高達5（12.7） 5.01到10（12.7到25.4） 10.01到15（25.4到38.1） 15.01到20（38.1到50.8） 20.01到30（50.8到76.2） 30.01到48（76.2到121.92） 48.01到95（121.92到241.3）超過95（241.3）模切inches（mm）達到10（達到254） 10.01到20（254.3到508） 20.01到30（508.3到762）超過30（超過762）	inches（mm） ±0.030（0.76） ±0.060（1.52） ±0.070（1.78） ±0.080（2.03） ±0.100（2.54） ±0.200（5.08） ±0.250（6.35） ±0.500（12.70） inches（mm） ±0.020（0.51） ±0.030（0.76） ±0.040（1.02） ±0.060（1.52）
